マシンバイスをお使いの皆様へ

パラレルブロック（平行台）（特許出願中）

とても便利なパラレルブロック（平行台）ができました。

アイドル時間（ワークの取り替え）が半減できます！！

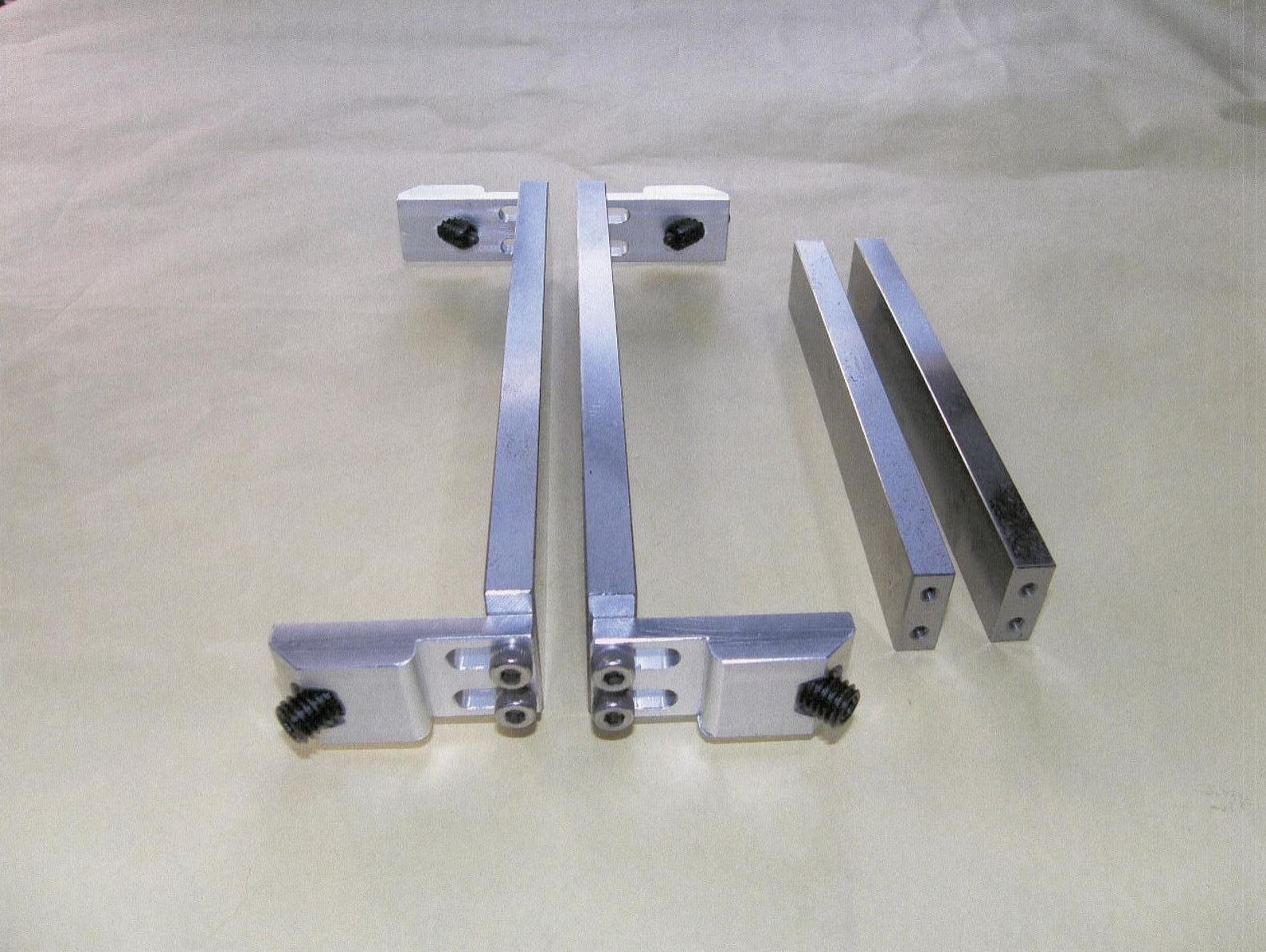

パラレルブロック（平行台） パラレルブロック（平行台）
▲例　長さ175　高さ35   ▲マシンバイスに装着した図

特徴

○エアーブローは上からするだけでブロックはほとんど動かない。　
　 また、口金に密着しているため切粉が入らない。
○穴、タップ等、端にある場合、あらかじめニゲをブロックに作っておけば良い。
○小ロットから大ロットまで専用治具としても使える。
○生材・SSブロックである。
○スプリングプランジャ使用の為、口金に密着する。
○ワークの取り替えがスムーズ。
○上からワークをたたける。
○ワンタッチで着脱ができる。（段取り時間が少ない）
○口金に取り付けるので、ワークはフリーサイズ。
○2個1セットだが、ワークの幅が狭い場合1個でも使える。
○既存の生爪に比べて、安価である。
○マシンバイスの口金が本体部分と同寸法でもワイヤーカットにて加工してお使い頂けます。

ニゲのサンプル例） マシンバイスにワークを加えた例
▲ニゲのサンプル例   ▲マシンバイスにワークを加えた例
パラレルブロック
1セット寸法公差H0.01mm以内
高さ方向両面研磨



ご好評につき春のお試しキャンペーン開催中です！！
下記赤文字がキャンペーン価格です。
お気軽にお問い合わせ下さい。

T L＼H 20 25 30 35 40 1セット（2ヶ価格）
8 100 12,600
10,080		 12,700
10,160		 12,800
10,240		 12,900
10,320		 13,000
10,400
8 125 12,700
10,160		 12,800
10,240		 12,900
10,320		 13,000
10,400		 13,100
10,480
10 150 12,900
10,320		 13,000
10,400		 13,100
10,480		 13,200
10,560		 13,300
10,640
10 175 13,100
10,480		 13,200
10,560		 13,300
10,640		 13,400
10,720		 13,500
10,800
10 200 13,400
10,720		 13,500
10,800		 13,600
10,880		 13,700
10,960		 13,800
11,040

*消費税は含まれておりません。

【注意】
ニゲ溝は予めマシンバイスに加えて加工してください。
ワーク寸法より2mm以上大きくしてください。

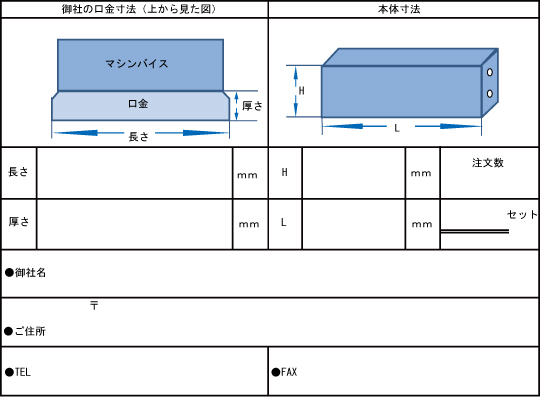

FAX注文表　（048-943-2372まで）

・ノギスで正確に計って下さい。
・全国送料無料。
・代金は代引きにてお願い致します。
・安価にお使いいただく為、直販システムをとっています。

↓画像をクリックするとPDF形式で開きます。印刷後、FAXにてご送付下さい。
FAX注文表
